大尺寸样品打磨和抛光不平金相解决方案

制样公司：赋耘检测技术（上海）有限公司

制样工程师：章锦仁

联系电话：15990346569

解决问题：测量大工件表面淬火硬度梯度曲线和产品表面晶粒度测试。

目前客户碰到问题：用别的厂家磨抛机测试出来，从打磨到抛光每一道都会出现不同多面。通过磨抛头和磨盘同方向转动或者反方向转动，压力调大调小，转速调慢都会出现新的多面。

原因：样品镶嵌面太大，镶嵌直径40mm，样品磨抛接触面大，样品边缘硬度高，对镶嵌硬度要求高。如磨抛机中心压力不均匀的话，样品在打磨过程中就会出现上下跳动从而出现多面。

赋耘解决方案：调整中心压力，使其均匀化。磨抛头压力调小，转速调300-500转，同时同向转动。

打磨：赋耘金相砂纸240#-600# -1200#

抛光：赋耘真丝

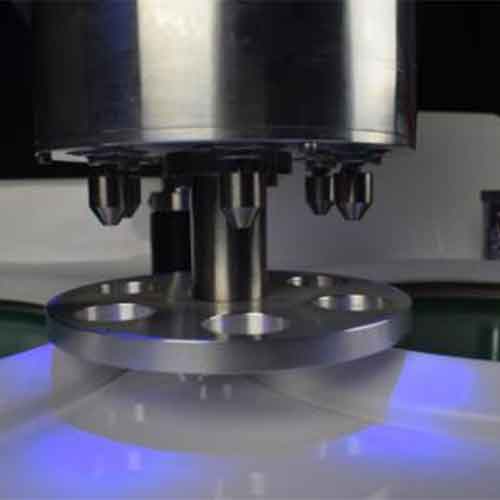

机器：全自动磨抛机

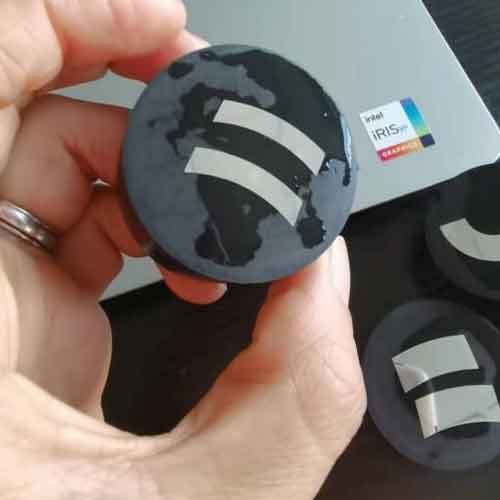

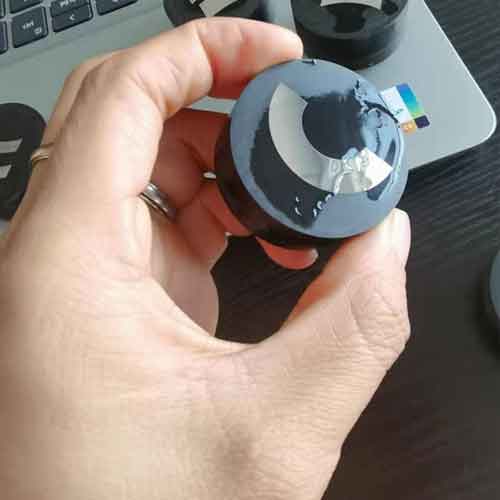

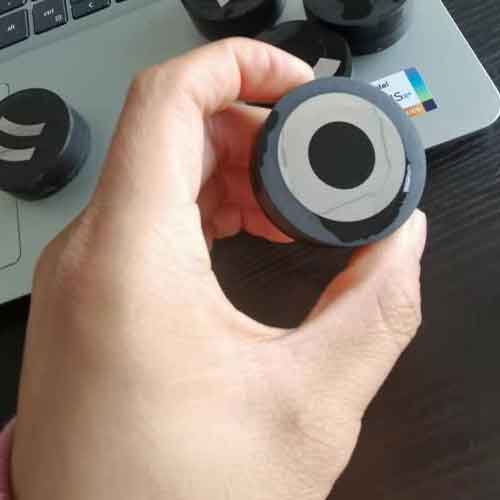

效果图片如下：
