GCr15轴承早期失效-金相制样法

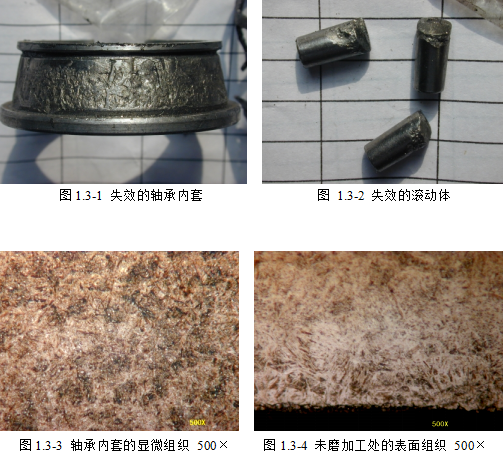

经金相检验，轴承内套存在较严重的淬火过热组织——马氏体粗大、碳化物稀疏（图1.3-3），未磨加工处存在较深的脱碳层——板条状马氏体（图1.3-4）。滚子未发现热处理缺陷。

由此认定轴承早期失效与轴承内套淬火过热有关。

以上会用到金相制样产品如下：

一、金相试样切割机对样品金相切割取样

二、金相试样打磨：

赋耘耗材金相专用砂纸：直径230mm不带胶 600# 1200#  2500#

三、金相试样抛光：

赋耘耗材金相抛光织物：直径230mm带胶丝绒/绸布

赋耘耗材金刚石喷雾抛光剂：1/3微米

赋耘机器：手动无极调速磨抛机

压力：以固定为准，中性压力稳定，不用施加太大压力。

时间：2-5分钟为准，细小砂纸的划痕要几乎清除掉。

转速：200转

磨盘方向：顺时针

抛光过程中：抛光布需要提前浸湿，抛光液倒在中心位置，另外涂点洗手液增加其润滑性。

抛光程度：有点亮，无划痕，可以进行下一步。

抛光过程中：抛光布需要提前浸湿，抛光液倒在中心位置，另外涂点洗手液增加其润滑性。

抛光程度：亮度很大效果达到。

腐蚀观察：

金相显微镜（放大倍数：50X,100X,200X,500X,1000X）

用到腐蚀试剂如下：
