轴承钢管内壁异金属-金相制样法

GCr15轴承钢管，主要加工过程为：连铸热轧圆管坯、热穿孔、球化退火、酸洗润滑、冷拔、退火、矫直等。

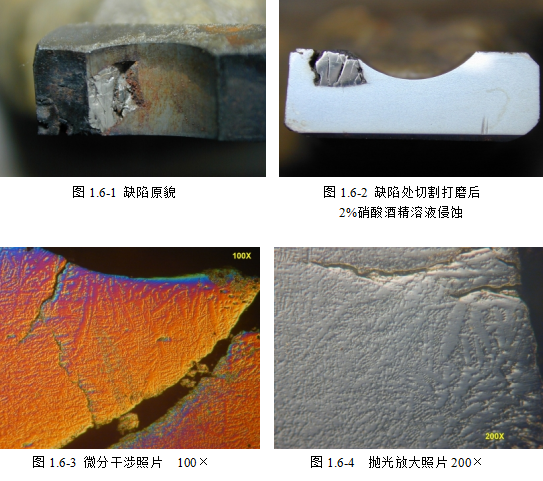

加工轴承外套圈，车沟道时发现异常（图1.6-1）。在缺陷处取纵向金相样，发现钢管基体嵌有异金属，钢管基体与异金属是分离的，该异金属不受硝酸乙醇溶液侵蚀（图1.6-2），抛光面高倍观察有凹凸感，用微分干涉观察，可见粗大的铸态枝晶偏析（图1.6-3~1.6-4），由此可认为异金属是一种合金元素含量较高的材料。

根据轴承钢管的加工过程、异金属的嵌入程度及异金属的组织结构，认定是热穿孔时顶头碎裂所致。

以上会用到金相制样产品如下：

一、赋耘金相试样切割机FY-QG-65 对样品金相切割，按照样品要求横向或者纵向切割一小块下来，便于镶嵌。

二、金相试样打磨：

赋耘耗材金相专用砂纸：直径230mm不带胶 600# 1200#  2500#

三、金相试样抛光：

赋耘耗材金相抛光织物：直径230mm带胶丝绒/绸布

赋耘耗材金刚石喷雾抛光剂：1/3微米

赋耘机器：手动无极调速磨抛机

压力：以固定为准，中性压力稳定，不用施加太大压力。

时间：2-5分钟为准，细小砂纸的划痕要几乎清除掉。

转速：200转

磨盘方向：顺时针

抛光过程中：抛光布需要提前浸湿，抛光液倒在中心位置，另外涂点洗手液增加其润滑性。

抛光程度：有点亮，无划痕，可以进行下一步。

抛光过程中：抛光布需要提前浸湿，抛光液倒在中心位置，另外涂点洗手液增加其润滑性。

抛光程度：亮度很大效果达到。

四、腐蚀观察：

金相显微镜（放大倍数：50X,100X,200X,500X,1000X）

用到腐蚀试剂如下：
