GCr15喷油嘴偶件加热不足

GCr15喷油嘴偶件硬度偏低，检验发现试样大多存在加热不足现象，主要为未溶碳化物数量较多及出现屈氏体。其中一件试样还保留有球状珠光体微区，见图1.12-1，这件试样的硬度为54.0~56.5 HRC。

GCr15球化严重过热一例

前几天和网友讨论球化严重过热组织，其他网友认为我提供的过热组织照片为＜1级的严重欠热组织，我认为，他是根据片状珠光体形状作出的判断。

其实，球化过热组织有多种形式，粗片状、大颗粒、粗晶、严重的网状都是过热特征。就产生原因而言，在排除原始组织因素的前提下，或保温时间过长，或温度过高。

如果降温速度过快，会出现细片状珠光体（有时为索氏体），但粗晶现象是不会改变的。

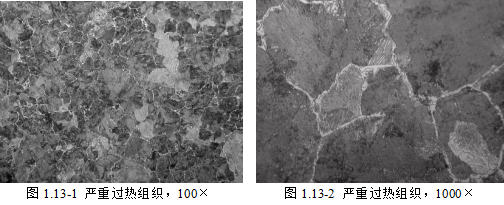

图1.13-1和1.13-2拍摄的是φ10mm球化退火后拉拔断裂样的严重过热组织。这种规格的热轧盘条晶粒度应≥8级，因退火温度过高，晶粒长大，网状严重，但珠光体在1000×下都无法分辨出片状，如果据此而认为是严重欠热，就是南辕北辙了。（相当于奥氏体化+缓冷的完全退火组织）

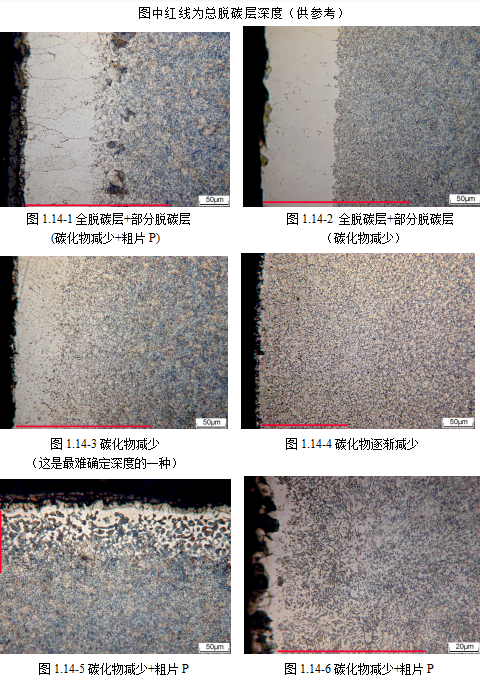

1.1 GCr15球化退火脱碳层

图中红线为总脱碳层深度（供参考）

以上会用到金相制样产品如下：

一、赋耘金相试样切割机FY-QG-65 对样品金相切割，按照样品要求横向或者纵向切割一小块下来，便于镶嵌。

二、金相试样打磨：

赋耘耗材金相专用砂纸：直径230mm不带胶 600# 1200#  2500#

三、金相试样抛光：

赋耘耗材金相抛光织物：直径230mm带胶丝绒/绸布

赋耘耗材金刚石喷雾抛光剂：1/3微米

赋耘机器：手动无极调速磨抛机

压力：以固定为准，中性压力稳定，不用施加太大压力。

时间：2-5分钟为准，细小砂纸的划痕要几乎清除掉。

转速：200转

磨盘方向：顺时针

抛光过程中：抛光布需要提前浸湿，抛光液倒在中心位置，另外涂点洗手液增加其润滑性。

抛光程度：有点亮，无划痕，可以进行下一步。

抛光过程中：抛光布需要提前浸湿，抛光液倒在中心位置，另外涂点洗手液增加其润滑性。

抛光程度：亮度很大效果达到。

四、腐蚀观察：

用到腐蚀试剂如下：
