不锈钢板表面补焊-金相制样法

不锈钢板表面补焊

不锈钢热轧板，厚约2mm，表面局部有凹凸不平现象。这批钢板固溶处理后出现鼓泡现象。

金相检验发现表面凹凸不平处有焊接组织，但从钢板表面看不出焊接痕迹。

我认为：应该是钢坯存在表面缺陷，进行了修磨补焊，但焊丝与母材成分有较大的差异，虽经过加热轧制，仍保留了焊接组织的形貌。

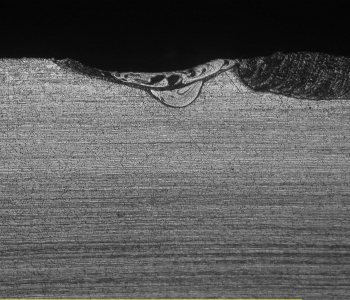

图1.16-1不锈钢补焊  三氯化铁盐酸水溶液侵蚀  50×

以上会用到金相制样产品如下：

一、赋耘金相试样切割机FY-QG-65 对样品金相切割，按照样品要求横向或者纵向切割一小块下来，便于镶嵌。

二、金相试样打磨：

赋耘耗材金相专用砂纸：直径230mm不带胶 600# 1200#  2500#

三、金相试样抛光：

赋耘耗材金相抛光织物：直径230mm带胶丝绒/绸布

赋耘耗材金刚石喷雾抛光剂：1/3微米

赋耘机器：手动无极调速磨抛机

压力：以固定为准，中性压力稳定，不用施加太大压力。

时间：2-5分钟为准，细小砂纸的划痕要几乎清除掉。

转速：200转

磨盘方向：顺时针

抛光过程中：抛光布需要提前浸湿，抛光液倒在中心位置，另外涂点洗手液增加其润滑性。

抛光程度：有点亮，无划痕，可以进行下一步。

抛光过程中：抛光布需要提前浸湿，抛光液倒在中心位置，另外涂点洗手液增加其润滑性。

抛光程度：亮度很大效果达到。

四、腐蚀观察：

赋耘金相显微镜（放大倍数：50X,100X,200X,500X,1000X）

用到腐蚀试剂如下：
