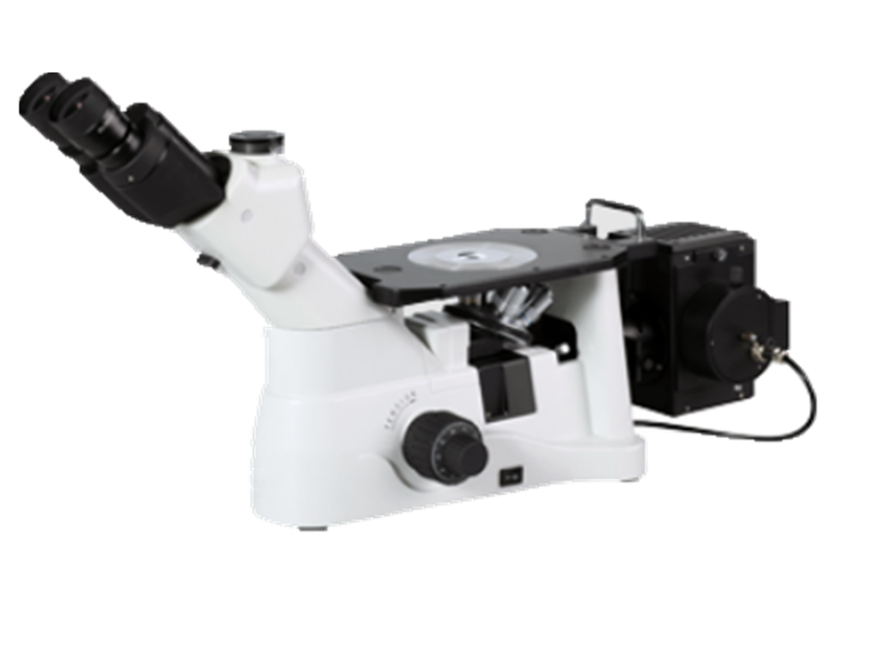

倒置金相显微镜FY-MMD-300
仪器概述：提供优越的图像质量和稳固可靠的机械结构，操作简便，附件齐全，应用于教学科研金相分析以及工厂实验室材料检测。
倒置金相显微镜FY-MMD-300
产品优势
✪目镜及物镜：高眼点、超宽视野平场目镜，PL10x/22mm，提供更加宽阔平坦的观察空间并可加装用于测量 的各类测微尺，无限远平场消色差超长工作距专业金相物镜，无盖玻片设计。
✪观察筒 ：铰链式三目，视度可调节，45°倾斜，可进行摄影摄像，对观察图像进行采集和保存，配置电脑和专业软件实现图像分析
✪调焦机构：低手位粗微调同轴调焦机构，带有粗调松紧调节装置，粗调每转行程38mm，微调精度0.002mm。
✪照明系统：带可变光阑和中心可调视场光阑的反射式柯拉照明器，自适应90V-240V宽电压，12V50W进口卤灯有效保护和延长卤素灯泡的使用寿命。
✪载物台：可加装同轴低手位调节移动尺及载物台延伸板，拓展应用空间，满足不同需求客户的使用。
技术规格
名 称 | 规 格 |
结 构 | 铰链式三目头，45°倾斜，瞳距调节范围：54-75mm，单边视度调节±5屈光度分光比：双目100%，双目:三目=80%:20% |
放大倍数 | 50×～ 500×。
|
物 镜 | 长工作距平场消色差专业金相物镜5X，10X，20X，50X |
目 镜 | 高眼点大视野平场目镜PL10X/22mm 。 |
测 微 尺 | 格值0.01㎜/1㎜。
|
载 物 台 | 固定平台：尺寸160X250mm |
调焦机构 | 粗微调同轴，粗调每转行程：38mm，微调每转行程：0.2 mm，调焦精度：0.002mm，带松紧调节装置 |
反射照明系统 | 反射式柯拉照明器，带可变孔径光栏和中心可调视场光栏，自适应90V~240V宽电压，12V50W卤素灯，中心可调，,亮度连续可调 |
光学系统 | 无限远色差校正系统。 |
偏光装置 | 起偏镜和检偏镜均可移出光路，检偏镜插板可360°旋转 。 （选配） |
电 源 | 220VAC（50Hz） |
金相分析软件 | 金相自动分析系统JX2018版本 |
300万像素摄像 | |
0.5X适配镜 | |
测微尺 （精度为0.01mm） |

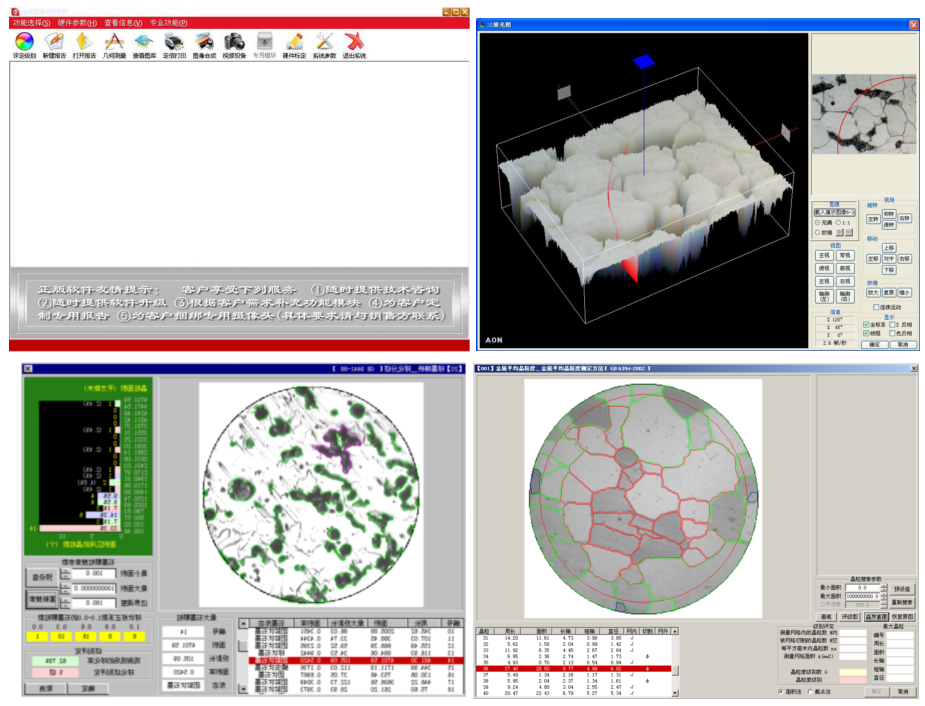

软件介绍
金相分析软件是我单位软件程部材料学相关专业人士开发，最新更新到2018版本，现有金相组织模块500个左右，覆盖了现有的大部分金相检验.详见金相模块目录。
金相图像分析系统配置的“专业定量金相图像分析计算机操作系统”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了当今先进的图像分析技术，为金相显微镜和智能分析技术的完美结合，系统测量、评定结果快速、正确，符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。并为学习金相常识和普及操作提供了快捷方法。
主要功能：
1. 图像编辑软件：图像采集，图像存储等十多种功能；
2. 图像软件：影像增强，图像叠加等十多种功能；
3. 图像测量软件：周长、面积、百分含量等几十种测量功能；
4. 晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；
5. 非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；
6. 珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；
7. 脱碳层、渗碳层测量，表面涂层厚度测量；
8. 焊缝熔深度测量
9. 铁素体、奥氏体型不锈钢中相-面积测量；
10. 包含进行比对的近470种常用金属材料的金相图谱，适应绝大多数单位金相分析和检 验的要求；
11. 鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以定制和录入。
系统组成：
1. 软件程序（光盘）； 2. 加密狗：USB型；
2. 300万高清数码摄像； 4. 0.5X适配镜接口；
5. 图像专用测微标尺，格值：0.01mm。
硬件运行环境：
WINDOWS 7； 32/64位系统. office 2007/2010.
电脑基本配置要求:
1.CPU: Intel Core 2 2.8GHz 或更高； 2、内存:2GB or more；
3、USB 接口:USB2.0或USB3.0接口； 4、显 示 器:19”或更高；
5、CD-ROM
五、标配清单
序号 | 名 称 | 数 量 | 备 注 |
1 | 主机 | 1 | |
2 | 目镜观察头 | 1 | |
3 | 10X平场目镜 | 2 | |
4 | 5X物镜 | 1 | |
5 | 10X物镜 | 1 | |
6 | 20X物镜 | 1 | |
7 | 50X物镜 | 1 | |
8 | 弹性夹 | 1 | |
9 | 载物台板 | 1 | |
10 | LED灯箱 | 1 | |
11 | 0.5X适配镜 | 1 | |
12 | 金相分析软件系统 | 1 | |
13 | 摄像装置 | 1 | |
14 | 0.01/1mm标尺 | 1 | |
15 | 电源线 | 1 |
六、选购产品1）金相切割机 2）金相镶嵌机3）金相磨抛机 4）金相耗材 （进口和国产）
七、服务和保修
质保期：自验收合格之日起，设备保修12个月， 长期提供配件。
八、 包装、运输、技术支持
1. 包装:供方的包装应能保证设备在运输过程中无锈蚀、无碰伤、完整无损。
2. 货期：10个工作日内发货。
3. 运输：供方负责安全的将设备运至需方现场。
4. 安装调试：供方负责设备的安装、调试、等技术支持。
5. 培训：供方负责提供全方位（操作规程、计算机软件操作、故障排查及维修等）
技术培训、技术支持，直到培训人员学会。
九、验收
1. 证明文件：
供方在交货的同时需向需方提供所有技术文件、合格证等有关资料。
供方在交货的同时需向需方提供产品的出厂合格证一套，提供操作使用规程、
设备使用维护说明书一套。
十、 质量保证期：
1. 质量保证期自需方最终验收之日起整机质量保证12个月。
2.产品在质量保证期内正常使用出现任何质量问题（非人为操作失误），由供方负责产品的免费维和免费更换损坏件。
3.在质量保证期内，当供方接到需方的故障通知后，应在12小时内做出回复，48小时内到现场进行维护服务。到达现场后，一般问题在1天内、重大问题在3天内解决。
4.在质量保证期内若设备出现重大故障（非人为操作失误）而使需方遭受重大损失，需方有权提出赔偿诉求，供方应积极响应。
5.超出质量保证期的维修，如需方要求，供方应积极响应；供方负责产品备件的有偿供应及终身技术服务，供方只收取成本费。
