官方热线：021-61905265
Technovit 3040
产品介绍
Technovit 3040

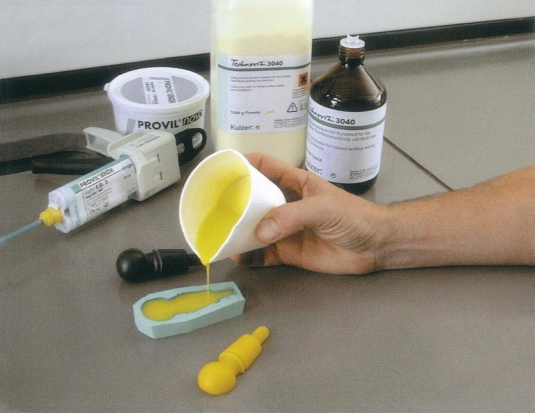

混合成分的灵活性确保了在难以到达的地方、垂直面和高 空工作时，既能浇注模具，又能留下印记。
双组份树脂由粉末和液体组分组成。根据要求，材料可 以按1:1至3:1的比例混合（粉末/液体）。
2:1的标准混合比可以搅拌约2分钟，然后等待约30秒。从混合开始算起，固化时间为9–12分钟。
Technovit 3040
产品优势
性能和应用
✪印模精度1μm
✪尺寸稳定且易于拆卸
✪可变混合比可能
✪稳定性佳
✪可以使用探针或非接触式测量方法评估印模
来自实践

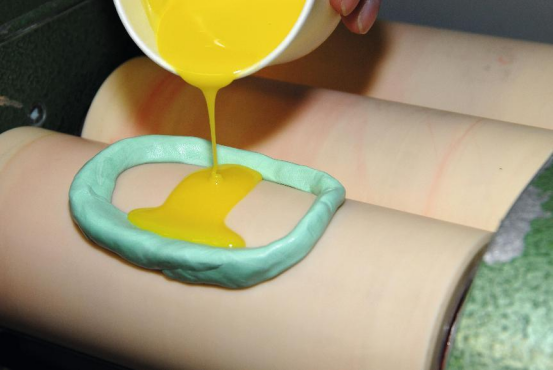

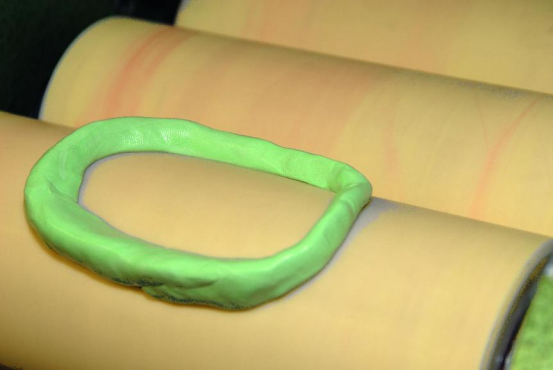

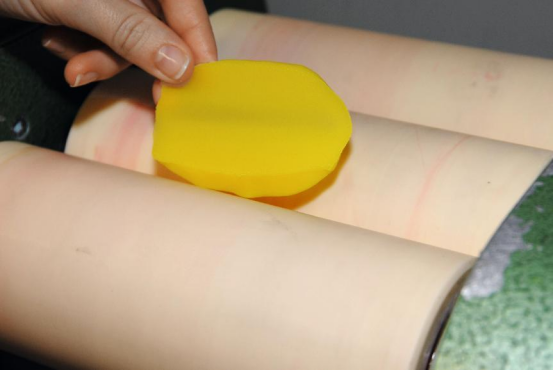

✪为了确保尺寸精度，请保持印模尽可能小的曲面（对于 较大的体积，请分多层）
✪手柄造型方便于还原材料的真实面貌
✪印模的最小厚度应为5毫米，以避免在拆卸过程中出现 轻微变形。
✪用于无法分离的样品进行复模
✪要在垂直方向或头顶上取模，我们建议将Technovit 3040倒在PE薄膜上，然后将其压在要浇铸的表面上。
技术规格
技术规范
| Technovit 3040 | |
颜色 | 黄色或黑色 |
用途 | 印模表面检查 |
组份 | 粉体/液体 |
混合比[重量] | 2:1 |
搅拌时间 [分钟] | 2 |
在22℃的固化时间[分钟] | 9-12 |
峰值温度[℃] | 110 |
球痕硬度[/mm²] | 110Mpa |
邵氏硬度[MPa] | -- |
耐热温度[℃] | 130 |
可溶性 | 仅可膨胀 |
密度[g/cm] | 1.18 |
耐冲击强度 [KJ/m²] | 7.1 |
抗弯曲强度 [N/mm²] | 96 |
抗压度 [N/mm²] | 110 |
吸水率[% by vol] | 0.43 |
线性收缩率[%] | 1.9 |
体积收缩率[%] | 5.7 |
折射率 单体/聚合物 | M = 1.419 -- |
储存温度[℃] | 25 |
有效期[年] | 3 |
Lin. TCE | 108 x 10-6 |
弹性模量[MPa] EN ISO 604: 2003 | 2000–2300 |
包装规格
Technovit 3040 黄色粉 Technovit 3040 黄色粉 Technovit 3040 黄色粉 | 1000g 2x1000g 10000g |
Technovit 3040 黑色粉 Technovit 3040 黑色粉 Technovit 3040 黑色粉 | 1000g 2x1000g 10000g |
Technovi 通用液体 Technovi 通用液体 | 500ml 5000ml |
下载
资料下载：
