官方热线：021-61905265
TECHNOVIT EPOX
产品介绍

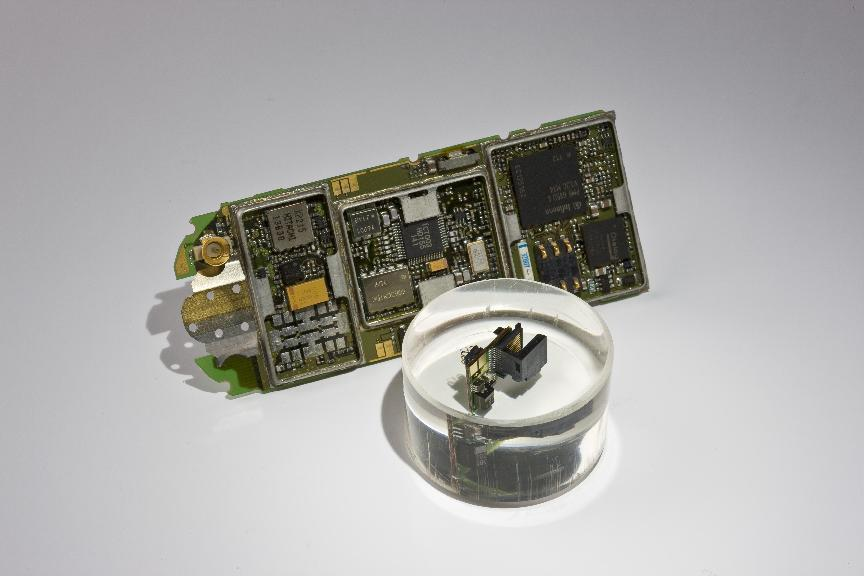

TECHNOVIT EPOX（用于多孔材料）

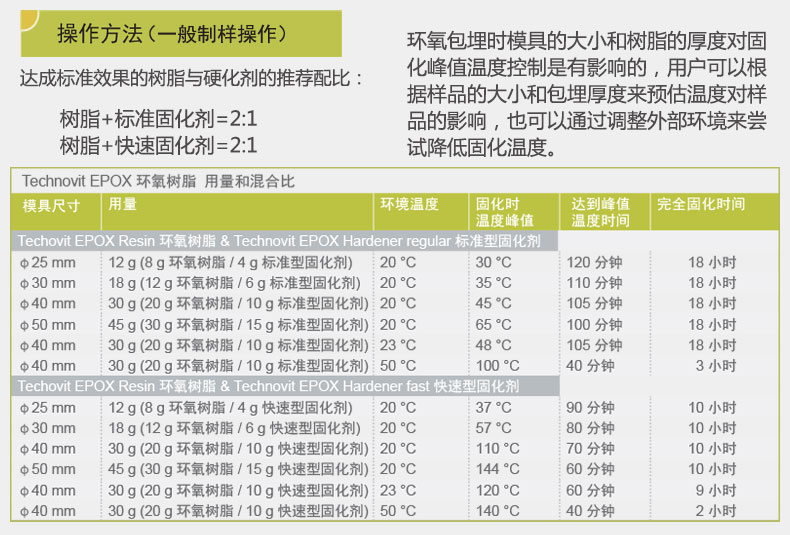

固化剂的选择会影响固化时间、流动时间，尤其是温度负荷。例大约1小时的流动时间有利于多孔材料的渗透，尤其是在真空下。为了获得很好的效果，必须保持精确的混合比。 Technovit EPOX以树脂与固化剂2:1的重量比例使用。 固化大约需要10或18小时，具体取决于所使用的固化剂成分和环氧树脂用量，可以在烘箱或冰箱中固化样品，以便调整固化速度。
TECHNOVIT EPOX
产品优势
性能及应用
✪可在真空中应用
✪透明度高，与工件粘附性好
✪对紫外光稳定
✪固化时间可灵活应变
✪渗透性好
✪快速固化剂，固化时间几乎减半。提高起始温度，
✪可显著缩短固化时间，并提高最终硬度。
技术规格
技术规范
常规固化 | 快速固化 | |
颜色 | 高透明度 | 高透明度 |
用途 | 多孔材料的镶嵌 | 多孔材料的镶嵌 |
组份 | 树脂/常规固化剂 | 树脂/快速固化剂 |
混合比[重量] | 2:1 | 2:1 |
搅拌时间 | 约1小时 | 约1小时 |
在22℃的固化时间[分钟] | 18小时 | 10小时 |

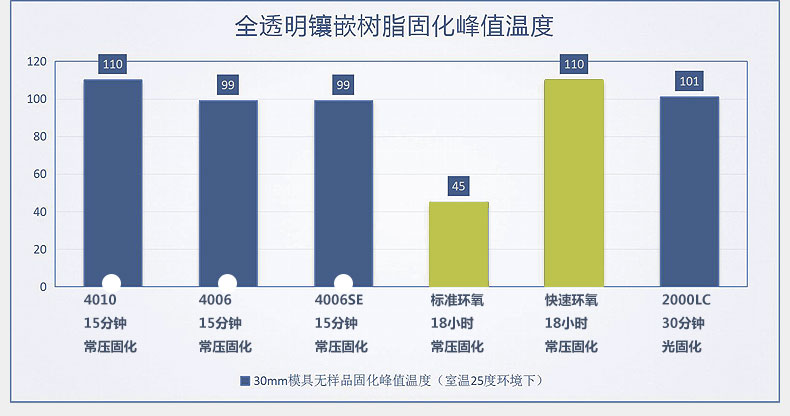

峰值温度[℃] | 65 | 144 |
邵氏硬度[MPa] | 78 | 79 |
密度[g/cm] | 1.13 | 1.13 |
吸水率[% by vol] | 0.6 | -- |
线性收缩率[%] | 0.9 | 0.8 |
体积收缩率[%] | 1.3 | 1.1 |
折射率 单体/聚合物 | M = 1.5539 P = 1.59 | -- -- |
储存温度[℃] | 25 | 25 |
有效期[年] | 2 | 2 |
Lin. TCE | 37–62 x 10 -6 |
Technovit Epox 环氧树脂 Technovit Epox 环氧树脂 TechnovitEpox 快速固化剂 TechnovitEpox 快速固化剂 TechnovitEpox 常规固化剂 TechnovitEpox 常规固化剂 | 1000g 5000g 500g 5000g 500g 5000g |
下载
资料下载：
