制样目的：测试钢件样品边缘脱碳厚度 材料：钢件GCr15

电子元器件切片分析,介绍：电子元器件切片又名金相切片，cross-section, x-section, 是用特制液态树脂将样品包裹固封，然后进行研磨抛光的一种制样方法。

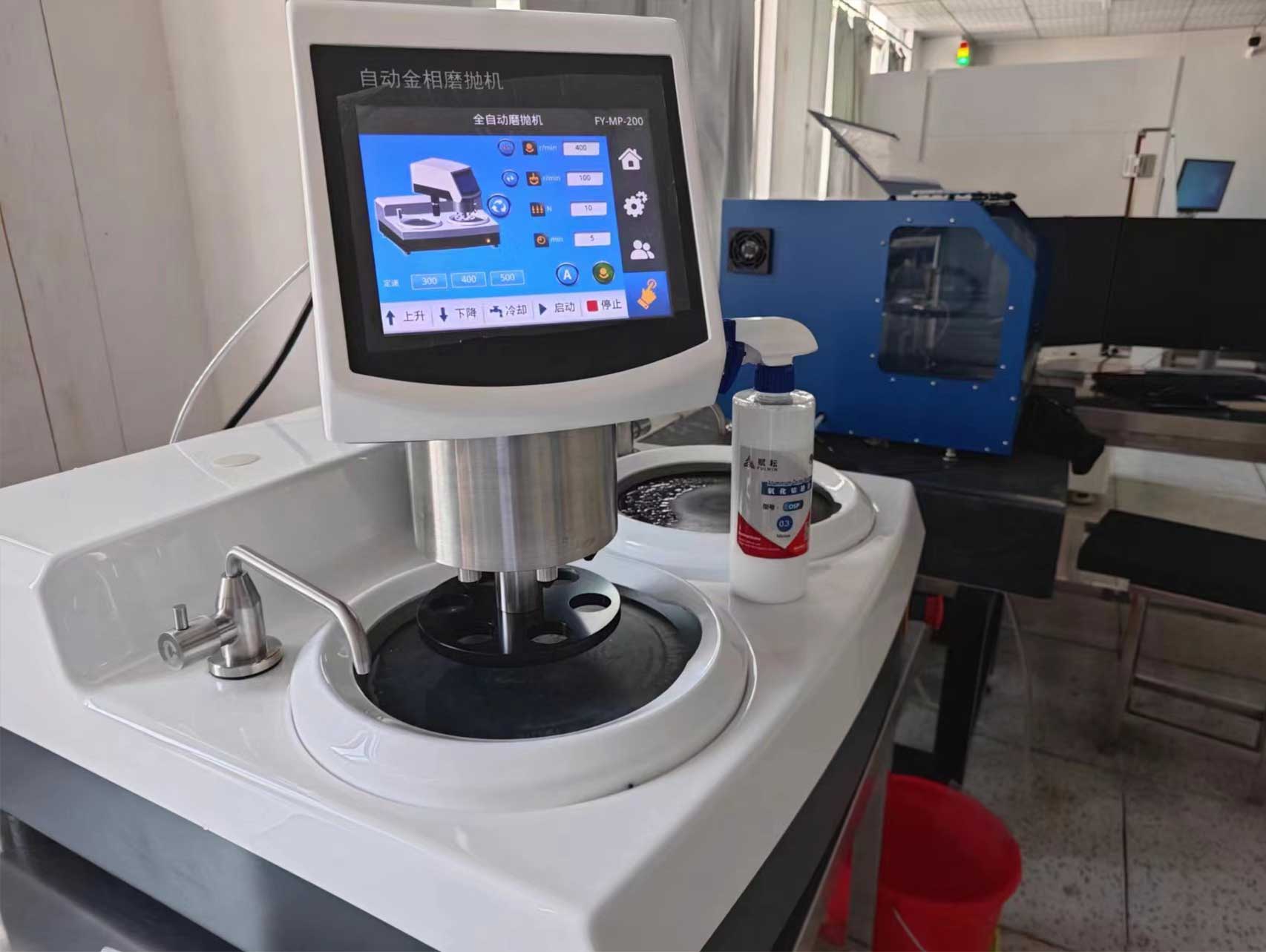

江阴客户半导体材料制样解决方案 介绍：这次交付的产品为两台全自动双盘磨抛机以及配套的耗材，客户为一家生产电子芯片的厂家，由于客户是第一次尝试做切片分析所以有很多问题在不同环节出现，我们也是在不同环节出现的问题给客户给与对应的支持，最终得到客户的十分认可。

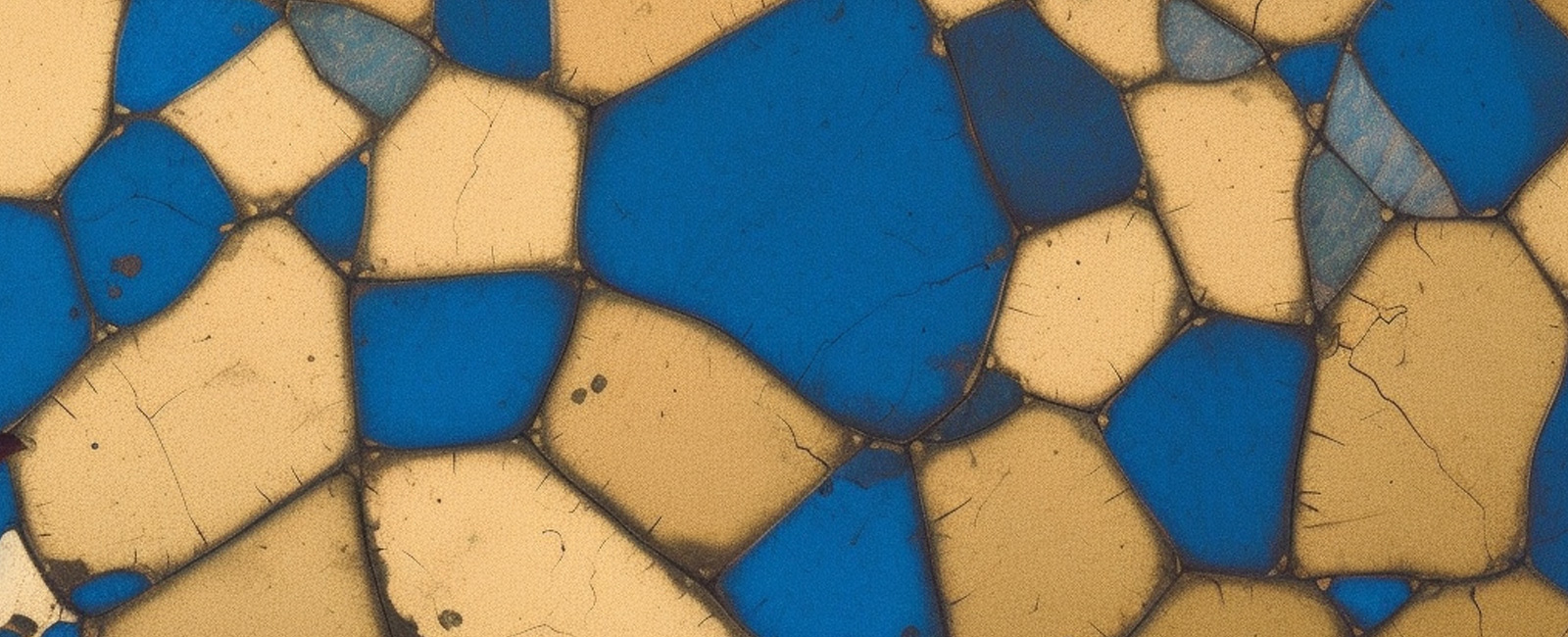

铝合金阳极覆膜金相制样方案 制样目的：铝材料晶粒度测量 材料：纯铝＋0.2%的铝钛硼 制样公司：赋耘检测技术（上海）有限公司 联系人：章锦仁 联系电话：15990346569 一、原材料比较大，需要进行切割，以方便金相打磨抛光。

一、汽车零部件金属镀层缺陷-----金相制样方法 制样工程师：章锦仁 TEL：15990346569 E-mail：ren@fulwintt.com 1、材料：基材粗料，镀层软质金属材料 硬度：软 检测类目：观察其镀层缺陷，例如：鼓包，气孔，杂质等 2、已镶嵌图片见如下图片

铝镁合金磨抛制样 制样公司：赋耘检测技术 (上海) 有限公司 制样人：章锦仁 电话：15990346569 制样产品：铝镁合金打磨抛光 一、样品图片： 二、打磨： 赋耘耗材：600# 1200# 2500# 有条件可以用 4000# 带胶 赋耘机器：FYP-2 手动无极调速磨抛机 压力：以固定为准，中性压力稳定，不用施加太大压力。 时间：1-2 分钟为准，表面平整度好，打磨下一道需要把上一道划痕 打磨掉 转速：200 转 磨盘方向：顺时针 打磨时候特别注意：两块金属小的朝上大的金属块朝下，沿着一个方向不动， 就不会造成很多面划痕。 三、抛光： 赋耘耗材：绸布/阻尼布 3 微米进口材料金刚石抛光液 /二氧化硅 抛光液/清洗抛光液 粗抛：绸布 配 3 微米金刚石抛光液 赋耘机器：FYP-2 手动无极调速磨抛机 压力：以固定为准，中性压力稳定，不用施加太大压力。 时间：2-5 分钟为准，细小砂纸的划痕要几乎清除掉。 转速：200 转 磨盘方向：顺时针 抛光过程中：抛光布需要提前浸湿，抛光液倒在中心位置，另外涂点 洗手液增加其润滑性。 抛光程度：有点亮，无划痕，可以进行下一步。 精抛：阻尼布 配二氧化硅抛光液 赋耘机器：FYP-2 手动无极调速磨抛机 压力：以固定为准，中性压力稳定，不用施加太大压力。 时间：2-5 分钟为准，细小砂纸的划痕要几乎清除掉。 转速：200 转 ​ 磨盘方向：顺时针 抛光过程中：抛光布需要提前浸湿，抛光液倒在中心位置，另外涂点 洗手液增加其润滑性。 抛光程度：亮度很大效果达到。 抛光布特别注意点：两块金属小的朝上大的金属块朝下，沿着一个方向不动， 就不会造成很多面划痕。大概抛光 2 分钟后再倒着过来大的金属块朝上，小的 朝下。 效果图：

制样公司：赋耘检测技术（上海）有限公司 制样工程师：章锦仁 联系电话：15990346569 解决问题：测量大工件表面淬火硬度梯度曲线和产品表面晶粒度测试。 目前客户碰到问题：用别的厂家磨抛机测试出来，从打磨到抛光每一道都会出现不同多面。通过磨抛头和磨盘同方向转动或者反方向转动，压力调大调小，转速调慢都会出现新的多面。 原因：样品镶嵌面太大，镶嵌直径40mm，样品磨抛接触面大，样品边缘硬度高，对镶嵌硬度要求高。如磨抛机中心压力不均匀的话，样品在打磨过程中就会出现上下跳动从而出现多面。 赋耘解决方案：调整中心压力，使其均匀化。磨抛头压力调小，转速调300-500转，同时同向转动。 打磨：赋耘金相砂纸240#-600# -1200#

铝合金多层测量 制样公司：赋耘检测技术（上海）有限公司 制样姓名：章锦仁 电话：15990346569 制样材质：铝合金焊接或者多层铝材 制样目的：多层铝合金测量厚度 如测量多层边缘铝合金边缘厚度建议冷镶嵌，作用是保护边缘磨抛过程中出现的倒角 一、样品图片（多层焊接 ）
